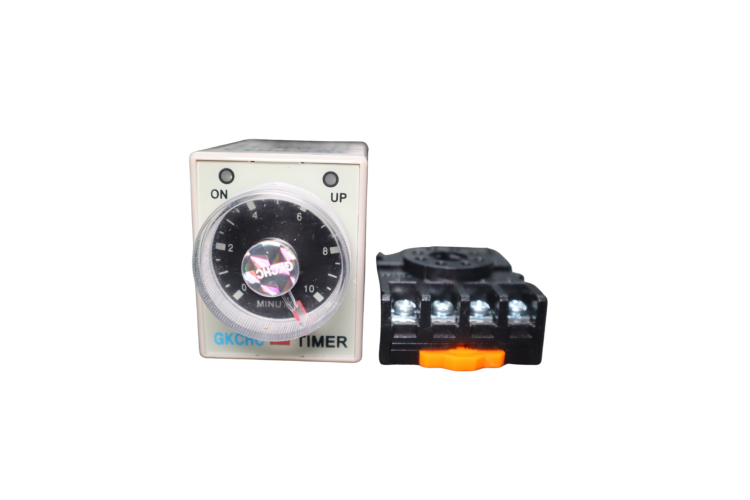

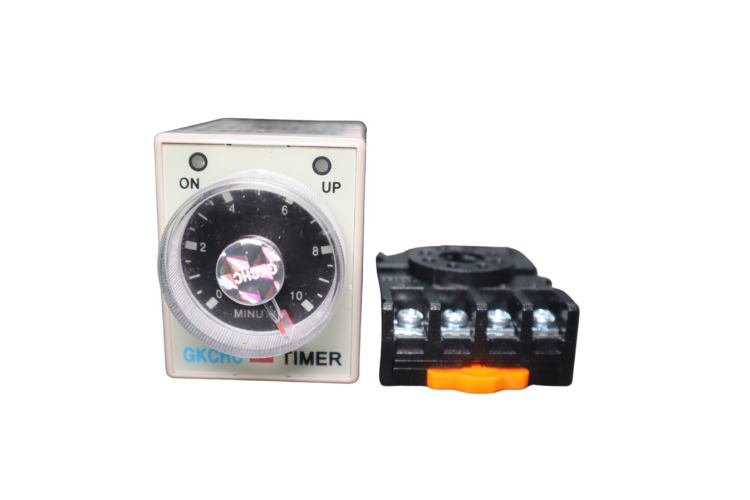

Relay trễ CKC AH3-3 10M - Timer Delay 10M

Thông số kỹ thuật cơ bản

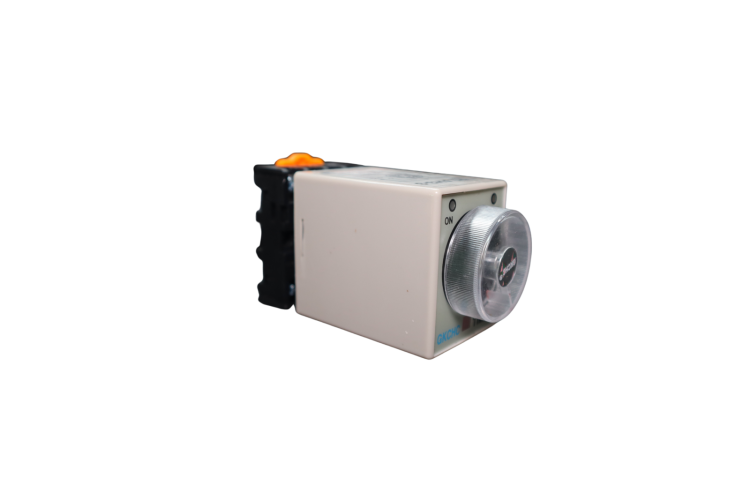

• Mã sản phẩm: AH3-3 10M
• Giải thời gian: Cố định từ 0 đến 10 phút (10M = 10 Minutes).
• Điện áp nguồn: Thường dùng 220VAC (hoặc các phiên bản 24VDC, 110VAC tùy chọn).
• Tiếp điểm: 2 tiếp điểm định thời (Delay) HOẶC 1 tiếp điểm định thời + 1 tiếp điểm tức thời (Inst.).
• Khả năng chịu tải: 5A (Tải thuần trở).

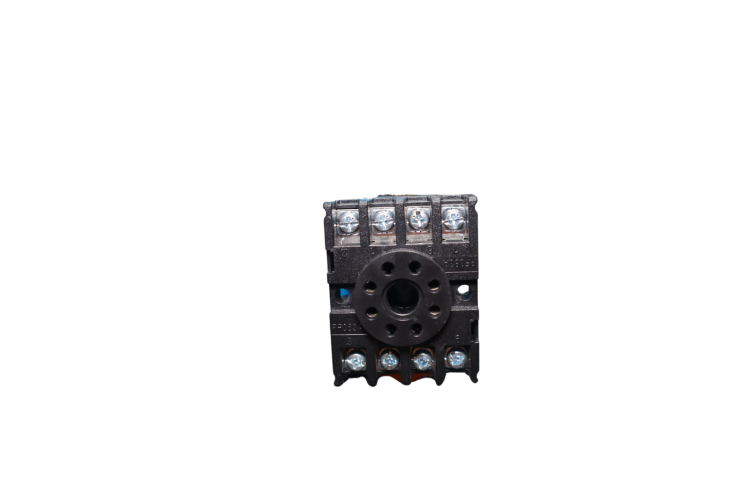

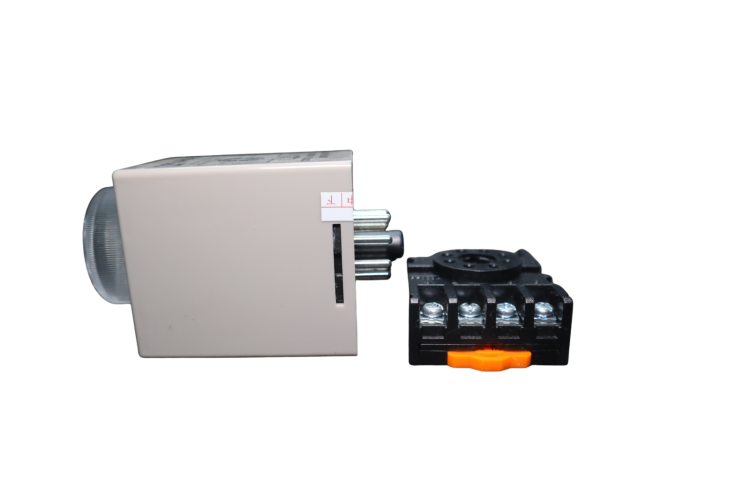

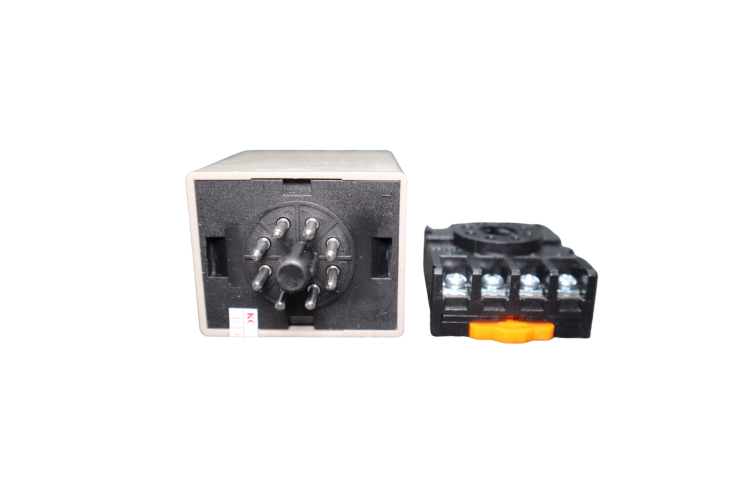

• Kiểu chân: Chân tròn 8 chân (Sử dụng với đế cắm PF083A).

Nguyên lý hoạt động

1. Cấp nguồn: Khi cấp điện vào chân nguồn (chân 2 và 7), timer bắt đầu đếm ngược thời gian.

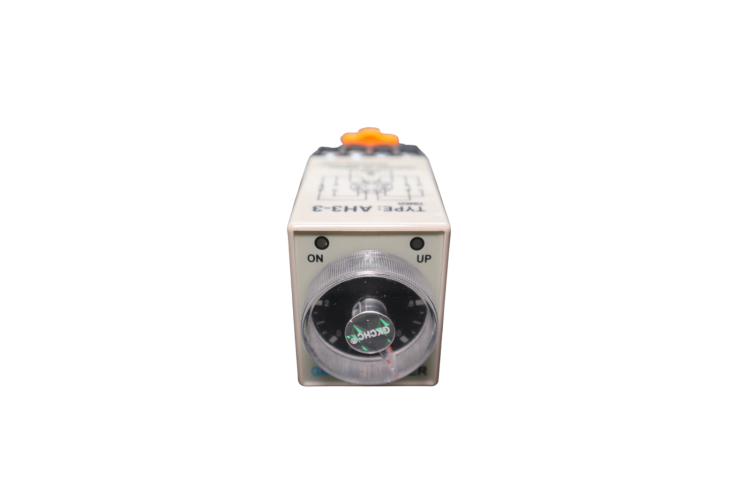

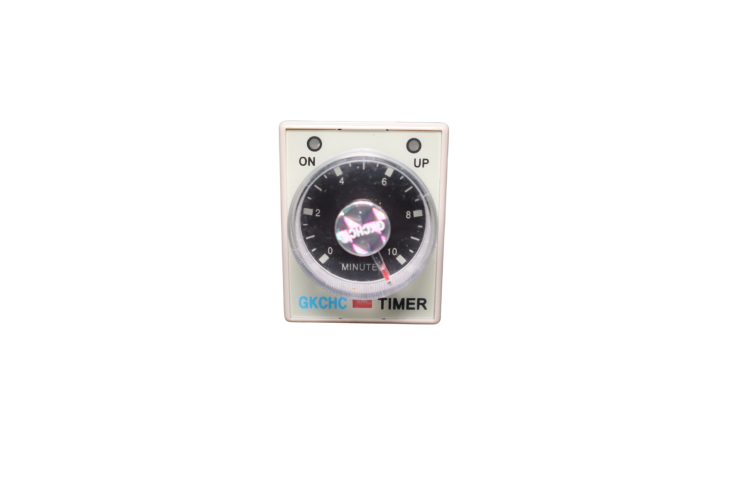

2. Trong lúc đếm: Đèn LED "ON" phát sáng, các tiếp điểm chưa thay đổi trạng thái.
3. Hết thời gian (10 phút hoặc ít hơn tùy chỉnh): Đèn LED "UP" sáng lên. Các tiếp điểm định thời sẽ đảo trạng thái (thường đóng mở ra, thường mở đóng lại).
4. Reset: Khi ngắt nguồn cấp vào chân 2 và 7, timer lập tức reset về trạng thái ban đầu.

Ứng dụng phổ biến

• Mạch khởi động: Điều khiển chuyển đổi mạch khởi động Sao - Tam giác (Y - Δ) cho động cơ công suất lớn.
• Hệ thống thông gió: Trì hoãn tắt quạt hút sau khi hệ thống chính đã dừng.
• Dây chuyền máy móc: Tạo độ trễ giữa các công đoạn sản xuất tự động.
• Hệ thống bơm: Trì hoãn thời gian bật/tắt bơm để tránh hiện tượng búa nước.

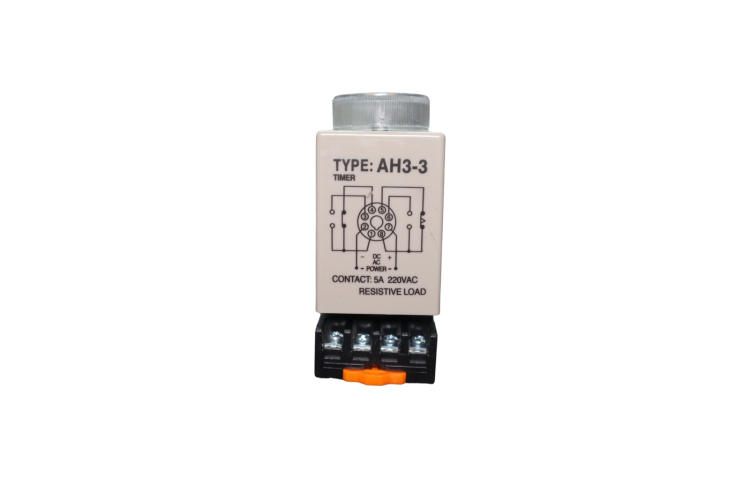

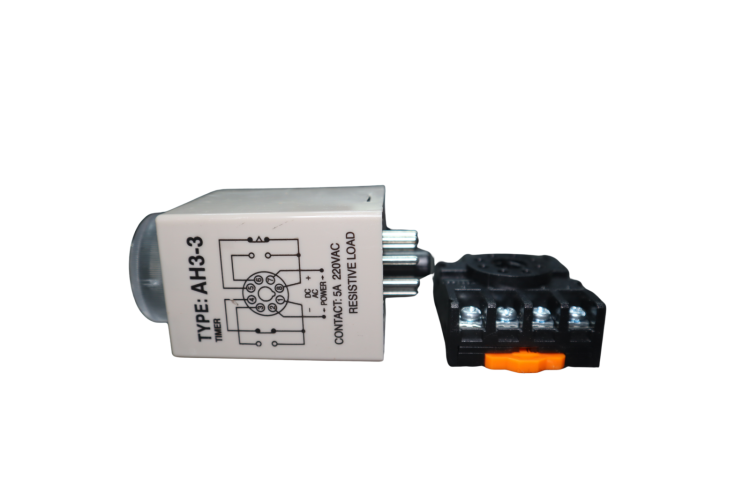

Chức năng chi tiết từng chân

• Chân 2 và 7: Cấp nguồn nuôi cho Timer (Ví dụ: 220VAC hoặc 24VDC tùy model).
• Cặp tiếp điểm bên trái (Chân 8):
  • 8 - 5: Tiếp điểm thường mở định thời (Time-limit NO) -> Đóng lại sau khi hết giờ.
  • 8 - 4: Tiếp điểm thường đóng định thời (Time-limit NC) -> Mở ra sau khi hết giờ.
• Cặp tiếp điểm bên phải (Chân 1):
  • 1 - 3: Tiếp điểm thường đóng định thời (Time-limit NC).
  • 1 - 6: Tiếp điểm thường mở định thời (Time-limit NO).
    (Lưu ý: Một số phiên bản AH3-3 có cặp 1-3-6 là tiếp điểm tức thời - đóng/mở ngay khi cấp nguồn).

Hướng dẫn đi dây thực tế từng bước (Dễ hiểu nhất)

Để đấu nối mạch này trên tủ điện thực tế một cách chuẩn xác, bạn hãy nối dây tuần tự theo các bước sau:

1. Đấu dây nguồn Pha (L - dây Lửa):
   • Kéo dây lửa vào chân 2 của đế cắm Timer AH3-3.
   • Cầu một sợi dây ngắn từ chân 2 sang chân 8 của Timer.
   • Kéo thêm một nhánh dây lửa vào một đầu tiếp điểm động lực của Contactor (để chờ cấp điện ra tải).
2. Đấu dây điều khiển lệnh từ Timer sang Contactor:
   • Tìm chân số 5 trên đế cắm Timer, đấu một sợi dây từ chân này chạy thẳng vào chân cuộn hút A1 của Khởi động từ.
3. Đấu dây nguồn Nguội (N - dây Mát):
   • Nối dây nguội vào chân 7 của Timer.
   • Cầu tiếp một dây nguội từ chân 7 chạy sang chân cuộn hút A2 của Khởi động từ.
4. Đấu đầu ra cho tải:
   • Đầu ra của tiếp điểm động lực trên Contactor kết nối thẳng vào động cơ, máy bơm hoặc thiết bị công suất lớn 220V cần điều khiển.

• Khi đóng Aptomat tổng: Dòng điện cấp thẳng vào chân 2 và 7, Timer AH3-3 sáng đèn "ON" và bắt đầu đếm ngược (ví dụ bạn đặt 5 phút). Lúc này chân 5 chưa có điện, cuộn hút Contactor chưa làm việc, tải vẫn tắt.
• Khi hết thời gian trễ: Timer đóng tiếp điểm trong, thông mạch từ chân 8 sang chân 5. Dòng điện chạy tới cuộn hút A1. Khởi động từ lập tức hút mạnh xuống (nghe tiếng "cạch"), đóng các tiếp điểm động lực chính để cấp điện cho Motor/Tải lớn khởi động một cách an toàn.
