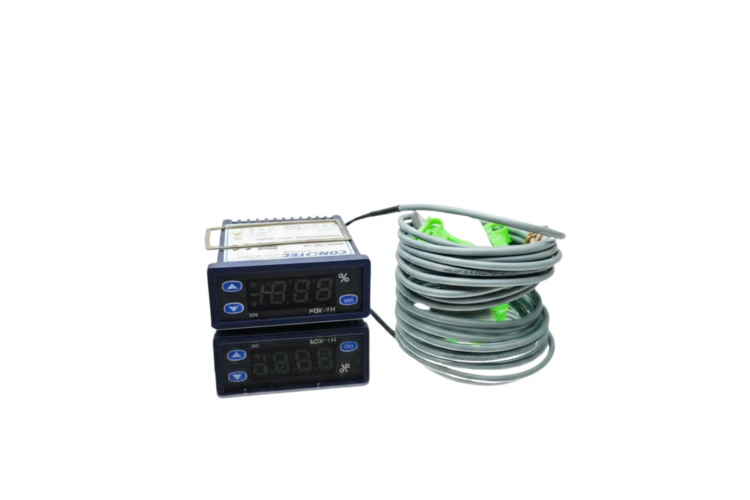

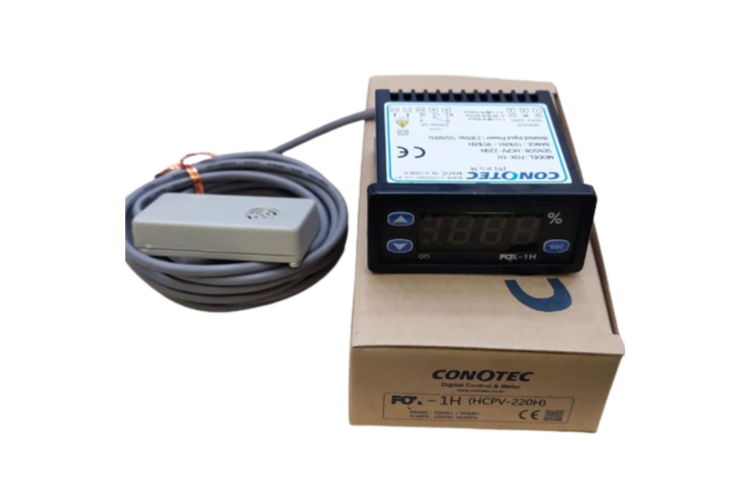

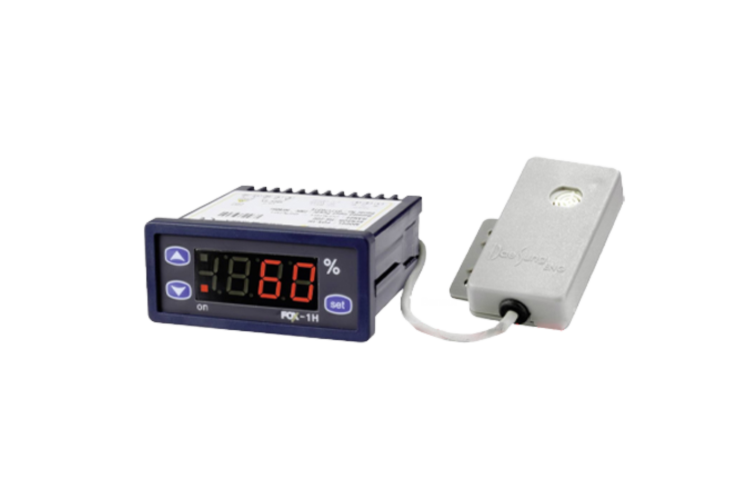

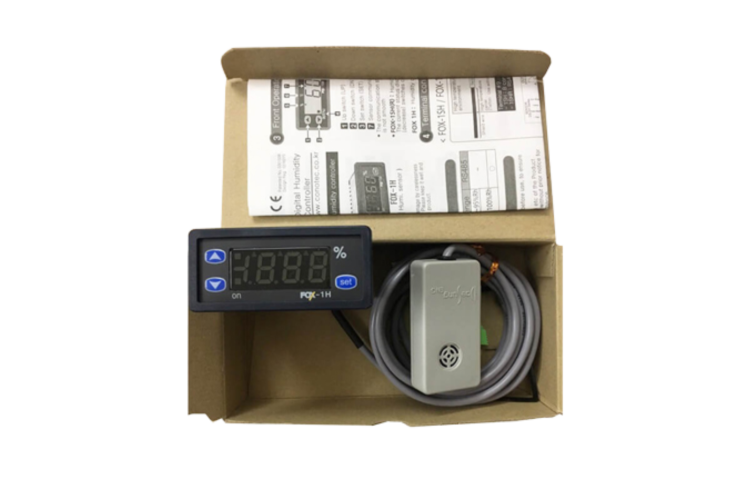

Bộ điều khiển độ ẩm FOX-1H Conotec

Bộ điều khiển độ ẩm Conotec FOX-1H gồm các thông số đặc trưng:

II) TỔNG QUAN VỀ BỘ ĐIỀU KHIỀN ĐỘ ẨM CONOTEC FOX-1H

Bộ điều khiển độ ẩm Conotec FOX-1H có dải phạm vi độ ẩm từ 20% đến 99%, độ lệch tương đối thấp từ ±1%~±9%. Màn hình LED 7 đoạn 3 chữ số có độ sáng cao với các ký tự lớn giúp người dùng dễ dàng đọc thông số mà thiết bị hiển thị. Với bộ điều khiển độ ẩm này, không chỉ giúp đo lường mà còn kiểm soát hoàn toàn độ ẩm.

• Dải độ ẩm hoạt động: 20~90%RH
• Kích thước WxDxH : 77×35×77 (mm)
• Phương pháp hiển thị : LED 7 đoạn 3 số
• Phương thức điều khiển : Điều khiển ON / OFF
• Ngõ ra điều khiển : 1 Relay (250VAC ~ 2A)
• Nguồn cấp : 230VAC 50/60Hz (nguồn điện khác: 12V hoặc 24V AC/DC ±10%

Ưu điểm của bộ điều khiển độ ẩm Conotec FOX-1H:

• FOX-1H được thiết kế với kích thước nhỏ gọn, rẽ gá lắp

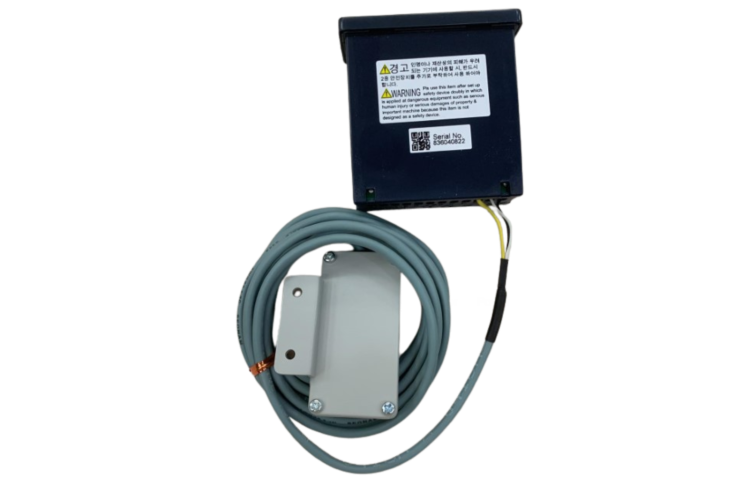

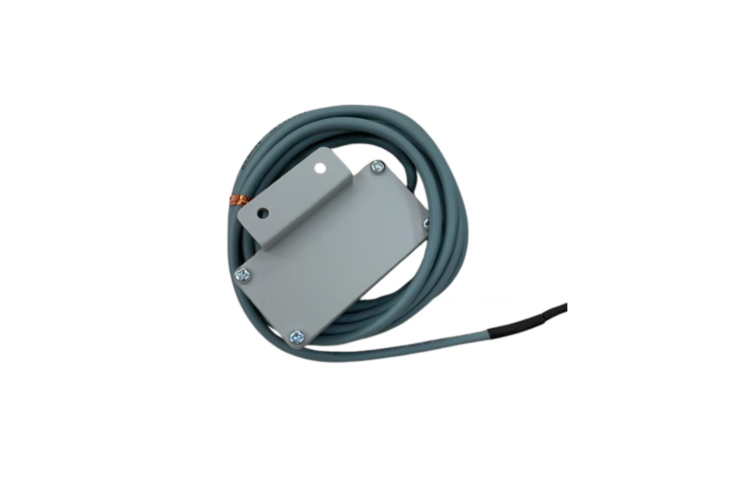

• Đi kèm sẵn 1 cảm biến đầu dò HS220 với dây dài 3m
• Hiển thị chính xác, sai số thấp: ±1% RDG ± 1 chữ số
• Sở hữu chức năng điều khiển hút ẩm hoặc tạo ẩm
• Hiệu chỉnh độ ẩm hiện tại chính xác
• Đạt được chứng nhận: CE

Nguyên lý hoạt động của bộ điều khiển độ ẩm Conotec FOX-1H:

Nguyên lý hoạt động của bộ điều khiển độ ẩm Conotec FOX-1H thể hiểu như sau:

• Đầu cảm biến HS220 sẽ tiếp xúc với môi trường, tín hiệu sẽ được truyền đến bộ phận tích xử lý, tính toán và xác định mức độ ẩm tại điểm tiếp xúc. Kết quả sẽ hiển thị ở màn hình đèn LED.
• Sau đó bộ điều khiển FOX-1H sẽ tác động đầu ra nếu độ ẩm môi trường đo vượt qua giá trị đặt (Có thể tác động khi nằm trong phạm vi dải trễ mà chưa cần tới giá trị đặt-nếu như người dùng có cài đặt dải trễ).

Kích thước bộ điều khiển độ ẩm Conotec FOX-1H:

FOX-1H có kích thước ngoài là WxDxH: 77×35×77 (mm)


Và kích thước lỗ khoét mặt tủ là: 71(W) × 29(H) mm



Bộ điều khiển độ ẩm FOX-1H và các bộ điều khiển độ ẩm khác của Conotec đều được thiết kế với kích thước nhỏ gọn, giúp tiết kiệm tối đa không gian lắp đặt & làm việc.

Đồng hồ điều khiển độ ẩm FOX-1H được sản xuất bởi Conotec là một công ty quốc tế Hàn Quốc. Conotec được thành lập năm 1990 và hiện nay đã trở thành một trong những nhà sản xuất đi đầu trong lĩnh vực công nghệ, thiết bị điện, thiết bị tự động hóa. Sản phẩm được tìn dùng và sử dụng phổ biến nhất của thương hiệu này tại Việt Nam là bộ điều khiển nhiệt độ & độ ẩm, bộ cảm biến nhiệt, đồng hồ điều khiển nhiệt độ.

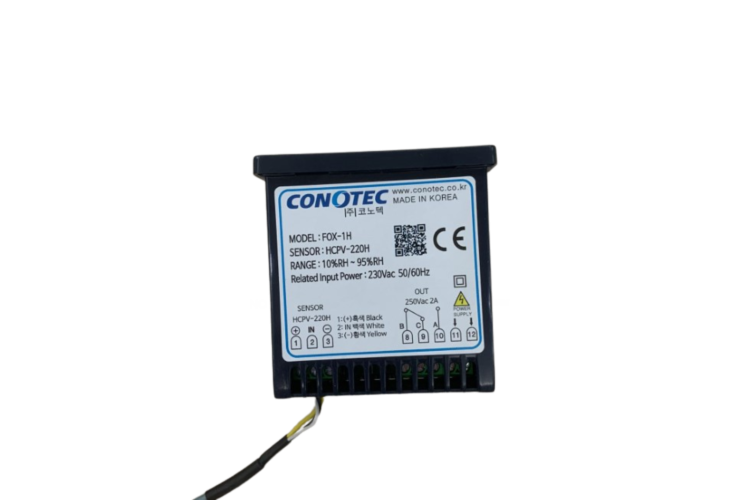

Sơ đồ đấu dây bộ điều khiển độ ẩm Conotec FOX-1H:

Cách đấu nối FOX-1H:

• Cảm biến (đầu dò):

- Dây đen của đầu dò: nối vào số 1 của FOX-1H

- Dây trắng của đầu dò: nối vào số 2 của FOX-1H

- Dây vàng của đầu dò: nối vào số 3 của FOX-1H

• Nguồn:

- Nguồn chính: vào chân số 11 và 12

- Nguồn cấp vào chân chung của relay (ngõ ra): dùng 1 đoạn dây ngắn nối từ chân số 11 qua số 9

• Tải (thiết bị tạo ẩm, thiết bị khử ẩm, …): vào chân số 10 và 12

IV) ỨNG DỤNG CỦA BỘ ĐIỀU KHIỂN ĐỘ ẨM CONOTEC FOX-1H

Bộ điều khiền độ ẩm Conotec FOX-1H được ứng dụng phổ biến trong mô hình canh tác nông nghiệp như nhà kính, trang trại và cả phòng thí nghiệm,... Nổi bất nhất có thể kể đến:

• Ứng dụng kiểm soát độ ẩm cho trồng rau, trồng hoa, trồng lan
• Phun sương tạo ẩm làm mát cho nhà yến
• Kiểm soát độ ẩm cho nhà nấm
• Điều khiển độ ẩm cho văn phòng, kho, nhà xưởng
• Bật đèn chiếu sáng tự động vào ban đêm
