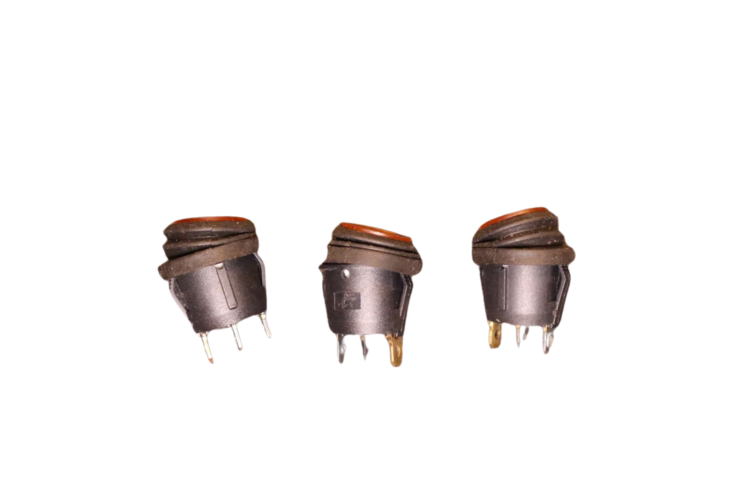

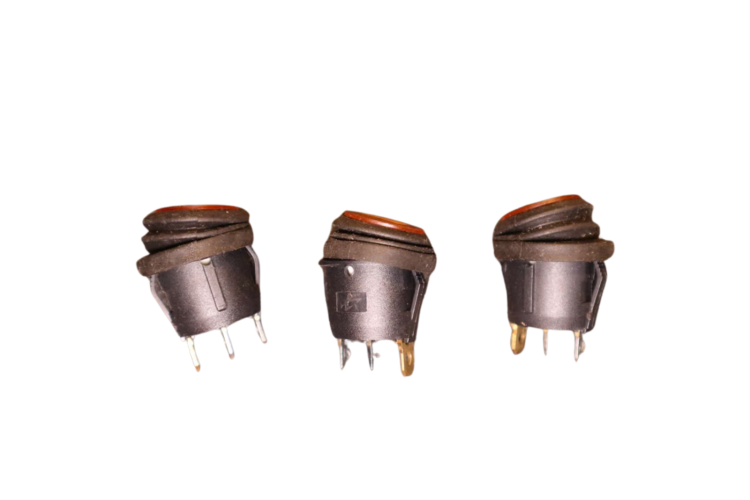

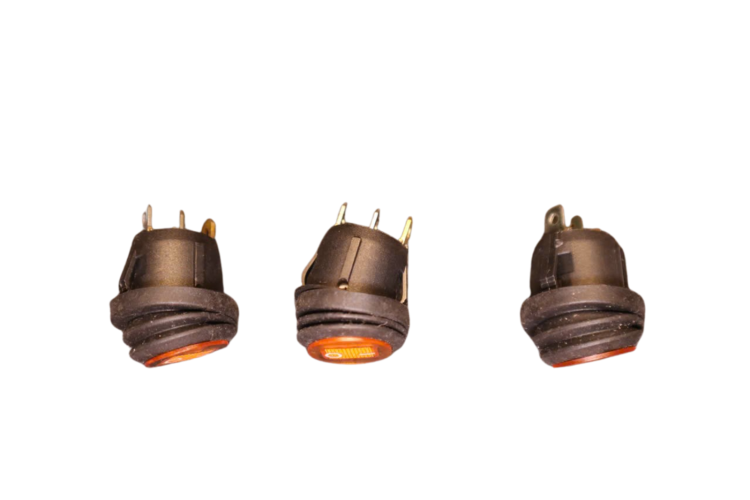

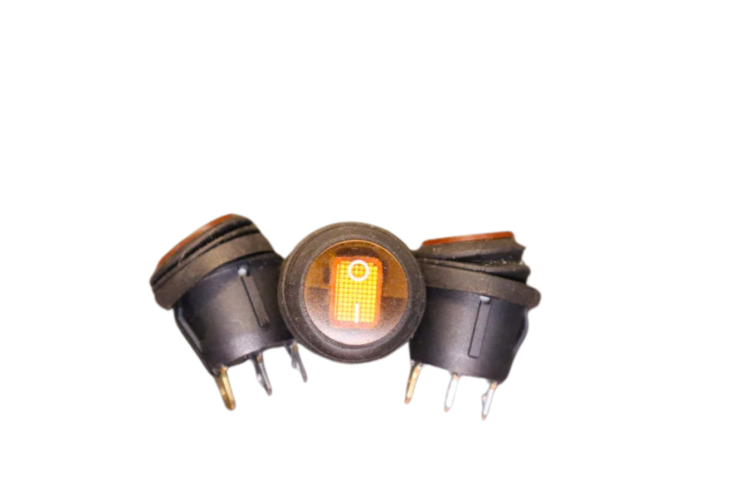

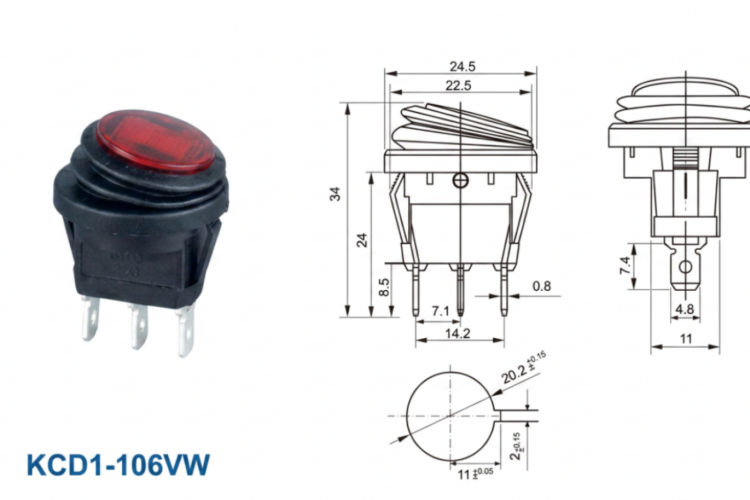

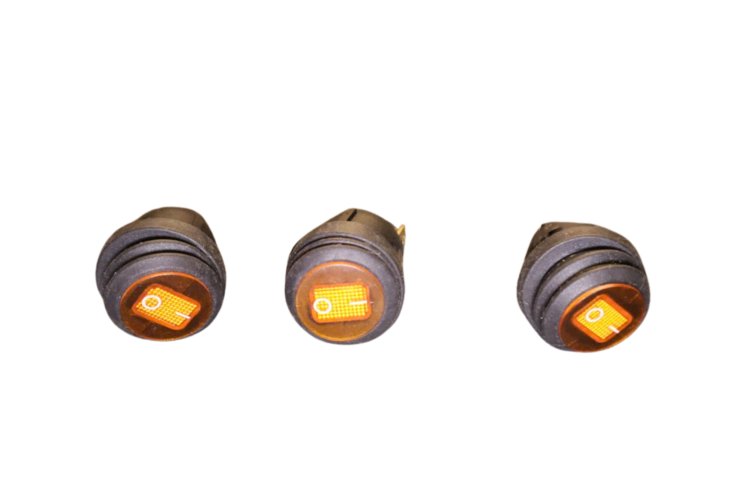

Công tắc bập bênh có đèn báo 3 chân 220VAC KCD1-106VW

Ứng dụng phổ biến

Do có khả năng chống chịu độ ẩm và tia nước bắn, loại công tắc này thường được dùng trên:

• Phương tiện giao thông: Bảng điều khiển tàu thuyền, xe ô tô, xe Off-road, xe hoán cải (dùng bật tắt đèn trợ sáng, còi, bơm nước).
• Thiết bị gia dụng: Máy lọc nước nóng lạnh, cây nước, nồi hơi, máy giặt thảm.
• Máy móc công nghiệp: Các máy móc vệ sinh nhà xưởng hoặc thiết bị cơ khí hoạt động trong môi trường ẩm ướt.

Sơ đồ đấu nối chi tiết

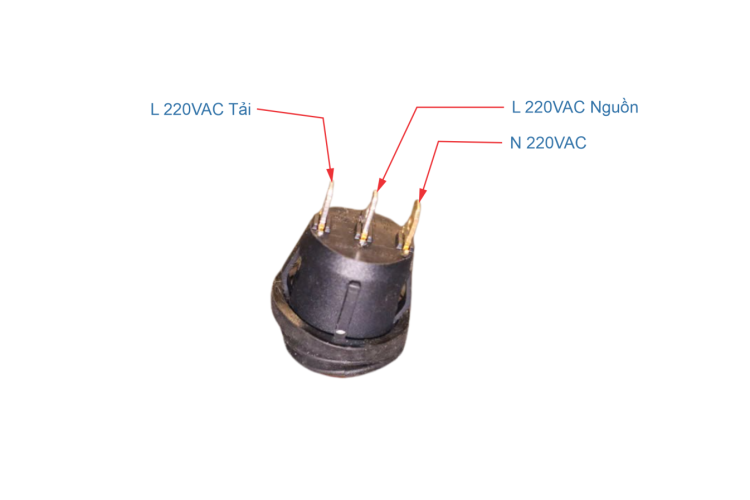

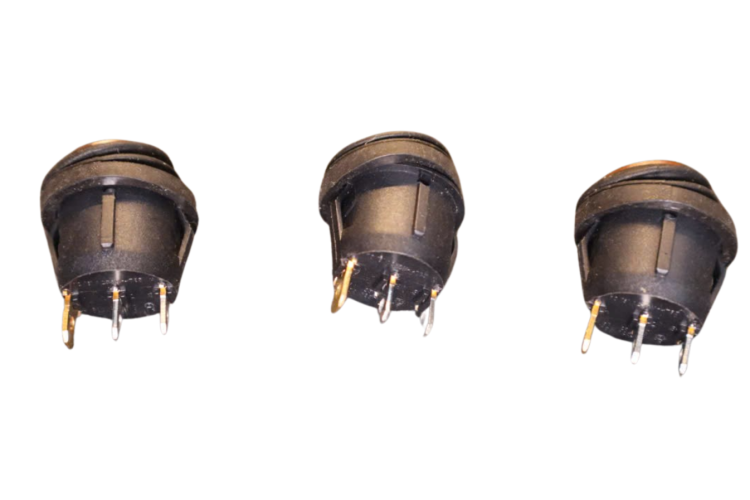

3 chân của công tắc sẽ xếp thẳng hàng, trong đó chân màu đồng nằm ở một bên rìa, và 2 chân màu bạc nằm cạnh nhau.

• Chân màu đồng (Vàng): Đấu vào dây Nguội (N - Neutral) của nguồn điện 220V. (Chân này chỉ có nhiệm vụ nuôi đèn báo sáng bên trong công tắc).
• Chân màu bạc ở giữa: Đấu vào dây Nóng (L - Live) của nguồn điện 220V vào.
• Chân màu bạc còn lại (ở rìa ngoài cùng): Đấu vào một đầu dây của Thiết bị/Tải (bóng đèn, máy bơm, nồi hơi...).
• Đầu dây còn lại của Thiết bị/Tải: Đấu trực tiếp chung vào dây Nguội (N - Neutral) của nguồn điện.

Quy trình đấu nối an toàn (Từng bước)

1. Ngắt cầu dao/aptomat tổng trước khi thao tác để đảm bảo an toàn tuyệt đối.
2. Dùng ống gen co nhiệt hoặc băng dính điện bọc kín các đầu giắc cắm sau khi bấm cos, tránh để các chân kim loại chạm vào nhau gây chập mạch.
3. Cố định công tắc vào lỗ khoét (20mm) trên bảng điều khiển trước khi cấp điện thử nghiệm.
